一、項目案例背景

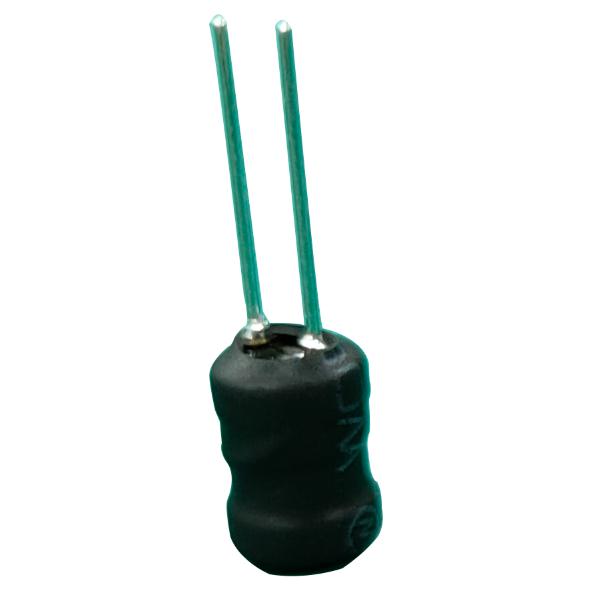

工字電感作為一款應用非常廣泛的電感產品，它具有非常豐富的型號。其中，0608工字電感更是廣為人知。0608工字電感是非常常見且常規的電感類型，對于任何一個電感生產廠家來說，這樣一款常規的工字電感是沒有任何技術難度的。那么，如果對0608工字電感單一性能提出要求，對于電感廠家而言是不是也能夠順利滿足客戶需求呢？
分享一個我們技術部0608工字電感性能升級的案例：我們的一個新的項目案子需求使用0608工字電感，但是對工字電感的電流有明確要求：30uH的感值，額定電流需要0.9安培。客戶咨詢很多電感廠家，但只有我們提供了0608工字電感滿足客戶案子的使用需求。
二、客戶項目應用需求
客戶的電感需求非常明確：0608工字電感，感值30uH，額定電流0.9安培。簡單來說，客戶是對這款0608常規工字電感提出了新的性能要求。如何在0608工字電感的基礎上進行調整優化，使其達到客戶的實際使用要求。這不是簡單的對0608工字電感性能做“加減法”，這是對電感廠家生產工藝水平、磁粉材料儲備豐富度、產品研發水平、以及生產能力等多個方面的綜合考驗。

三、谷景0608工字電感應用方案
谷景技術部根據客戶提供的電感需求信息，在我們0608工字電感中選擇一款等電流可以滿足客戶應用要求的，料號為DLGBX0608-300KB 工字電感，給客戶進行測試。但測試的結果不太理想。客戶將測試的結果圖反饋給了谷景技術部。
技術部通過客戶反饋的性測試圖，發現在198伏下，通過的電流要到1.473安培；在242伏下，通過的電流要達到1.468安培。客戶實際應用的電路比額定電流高出很多。技術部根據這一情況，對DLGBX0608-300KB 工字電感進行了新的調整。
技術部對DLGBX0608-300KB 工字電感的制作材料進行了調整優化，調整后的這款工字電感使用電流遠在1.5安培以上，而且額定電流可以達到2安培，完全滿足產品在使用過程中對電流的要求。
四、谷景0608工字電感不同制作材料下的電性能差異

	常規材料下性能	材料優化后性能（客戶采使用）
產品料號	GTC3216-300MB	DLGBX0608-300KB(C1)
產品類型	工字電感
阻值	84.7mΩ----87.8mΩ	84.7mΩ----87.8mΩ
感值	31.2uH---32.1uH	31.2uH---32.1uH
電性能測試	加載1A變化12.6% 加載 2A電流，溫升 27℃變化86.1%	加載2A變化9.4% 加載 2.5A電流，溫升30℃變化72.9%
引腳	長腳，0.6mm引腳直徑，3mm腳距	長腳，0.6mm引腳直徑，3mm腳距
耐壓	1KV	3.5KV/5mA/2s

上述工字電感性能參數，就是我們前后兩次提供給客戶的0608工字電感的性能參數。左邊的是常規0608工字電感性能參數，右邊的是對0608工字電感材料調整后的性能參數。
電感的性能會受到其工藝、制作材料、磁芯粉末配方等多方面的影響，即便是普普通通的一款常規電感，我們也可以通過對其工藝、制作材料、磁芯粉末配方的調整優化，來對其性能進行升級。而這種對常規電感的性能升級，對于谷景來說都是“常規電感”，并不屬于特種電感定制！
